您当前的位置 : 首 页 > 产品中心 > KSD100S-CM

半封闭丝杆模组

您的当前位置: 首 页 > 产品中心 > KSD100S-CM
半封闭丝杆模组

半封闭丝杆模组

  • 所属分类:KSD100S-CM
  • 浏览次数:
  • 发布日期:2021-03-24 18:10:39
  • 产品概述
  • 技术参数
  • 下载资料

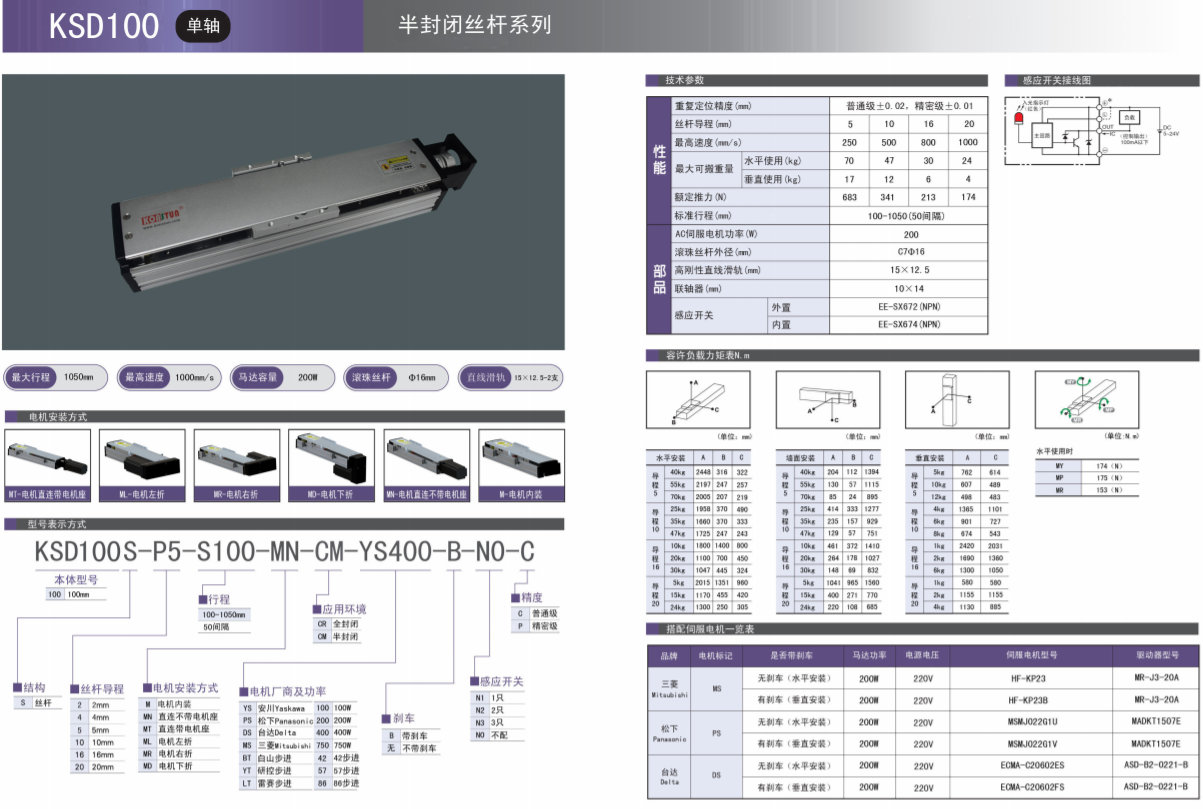

产品名称:半封闭丝杆模组

产品型号: KSD100S-P10-S100MT-CM






  重复定位精度(mm)

普通级±0.02,精密级±0.01

  丝杆导程(mm)

5101620

  运行速度(mm/s)

2505008001000

  可搬重量

  水平使用(kg)

70473024

  垂直使用(kg)

171264

  额定推力(N)

683341213174

  标准行程(mm)

100-1050(50间隔)


  AC伺服电机功率(W)

200

  滚珠丝杆外径(mm)

C7Φ16

  高刚性直线滑轨(mm)

15×12.5

  联轴器(mm)

10X14

  感应开关

 外置

EE-SX672(NPN)

 内置

EE-SX674(NPN)


产品特点:

KSD100S-CM丝杆模组标准配备台湾PMI直线导轨和台湾TBI滚珠丝杆,可选配日本THK直线导轨和滚珠丝杆,标准型重复定位精度±0.02mm,精密型重复定位精度±0.01mm,适合于在普通环境下使用,此产品由于其独特的设计,承载较大,一般比市面上同类产品承载大30%左右,而且价格不高,具有很高的性价比。产品具有加速响应快、定位时间短、动态性能好和刚性高的特点。


轻量、高刚性;可单轴使用也可多轴组合;结构简洁,可节省机械设计空间;具有多种安装与连接方式及附件可供设计选择,可配步进电机和伺服电机驱动方式;有标准的3D和2D设计图纸,减少设备开发调试时间,增加工作效率和工作效益。


环境要求:

1、无腐蚀性气体和可燃性气体的场所。

2、本体不会受到振动或冲击的场所。

3、无铁粉等感电性粉末、尘埃、油雾、切削液、水分、盐分及有机溶剂飞散的场所。

4、无直射阳光、辐射热的场所。

5、不会产生强电场、强磁场的场所。

6、便于检查和清扫的场所。


使用要求:

1、为充分发挥直线模组的功能,必须进行润滑。如果润滑不充分,会增加滚动部分的磨损,甚至导致早期破损。

2、应避免将性状不同的润滑剂混合使用。封入的润滑剂随产品不同而异,请加以注意。

3、使用特殊润滑剂时,请咨询 KONSTUN。

4、润滑脂加注周期一般以100kM为基准。但随使用条件不同而有所变化,建议根据初始检查决定加注周期。

5、在经常有振动的场所、真空、低温或高温、无尘室等特殊环境下使用时,有可能不能使用普通润滑剂。

6、采用油润滑时,请咨询 KONSTUN。

7、请仔细擦除防锈油并封入润滑剂后再使用。

8、滚珠丝杆部不附带油嘴,请将润滑脂直接涂敷在滚动面上。

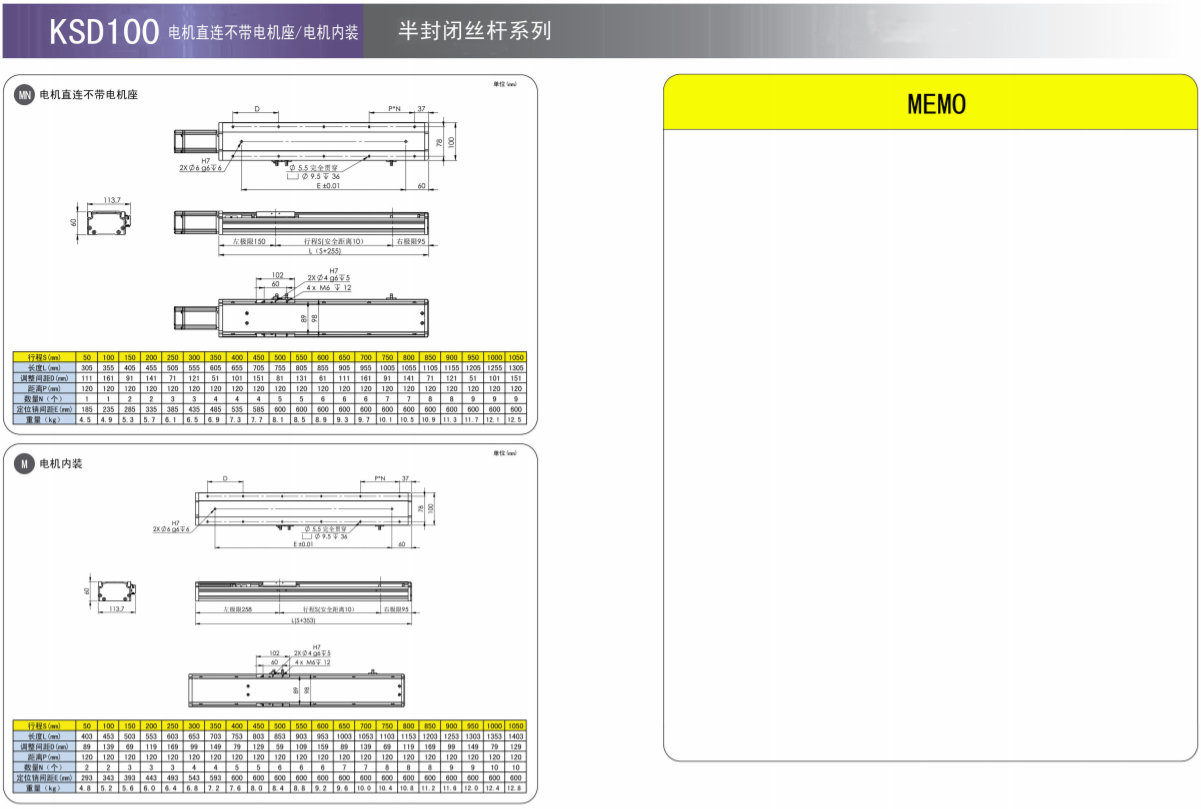

KSD100S-CM半封闭丝杆(3D)资料下载列表

文件名称文件类型文件大小

KSD100S-M-CM(电机内装)STP3D8.34MB点击下载

KSD100S-MD-CM(电机下折)STP3D10.14MB点击下载

KSD100S-ML-CM(电机左折)STP3D10.23MB

点击下载


KSD100S-MN-CM(直连不带电机座)STP3D

9.7MB

点击下载

KSD100S-MR-CM(电机右折)STP3D9.3MB点击下载

KSD100S-MT-CM(直连带电机座)STP3D14.54MB点击下载
